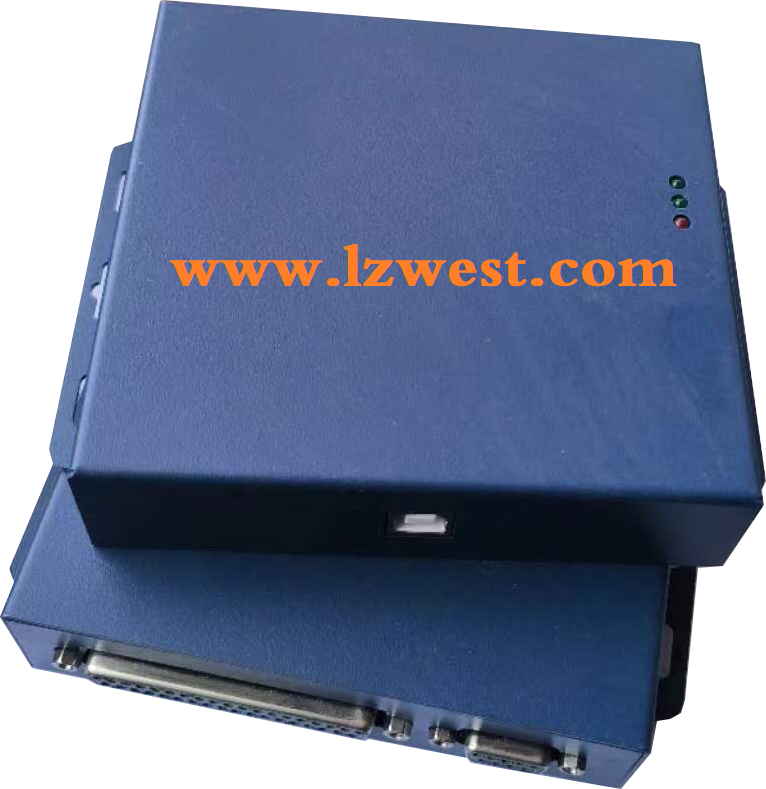

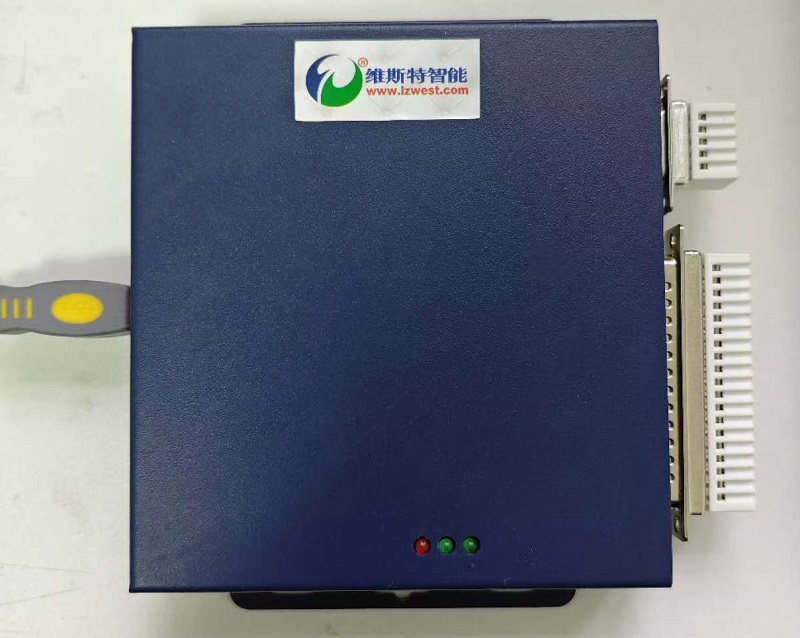

型号：USB04232M12
发票：如需开发票请说明，提供普通增值税电子发票。
*Matlab/Simulink实时控制器，无需写代码、无需下载程序，直接工程应用，高效专业*
Matlab的强大功能众所周知，但是它直接支持的硬件少且贵。这款采集控制卡是专为Matlab优化设计的，能很好地支持Matlab/Simulink进行硬件实时在线仿真。Simulink有着强大的算法工具箱，数据采集控制卡在Simulink下直接运行是很多科研人员梦寐以求的事情。我们开发的这款Matlab/Simulink的USB数据采集控制卡，非常适合教学和科研使用，是做控制的工程技术人员好帮手！
特色：
◇ 维斯特wSPACE系列Matlab/Simulink实时硬件控制器,采用高速通信方式,无需写代码,高效实现数据采集及双向控制。
◇ 摒弃传统低速loadlibrary,calllib调用.dll和.h方式。维斯特硬件实时控制器对Matlab没有版本要求，兼容最新版本。
◇ 提供定制业务,按用户需求，可以定制多种类型的Matlab/Simulink硬件实时采集控制器,包括各种输入输出控制信号。

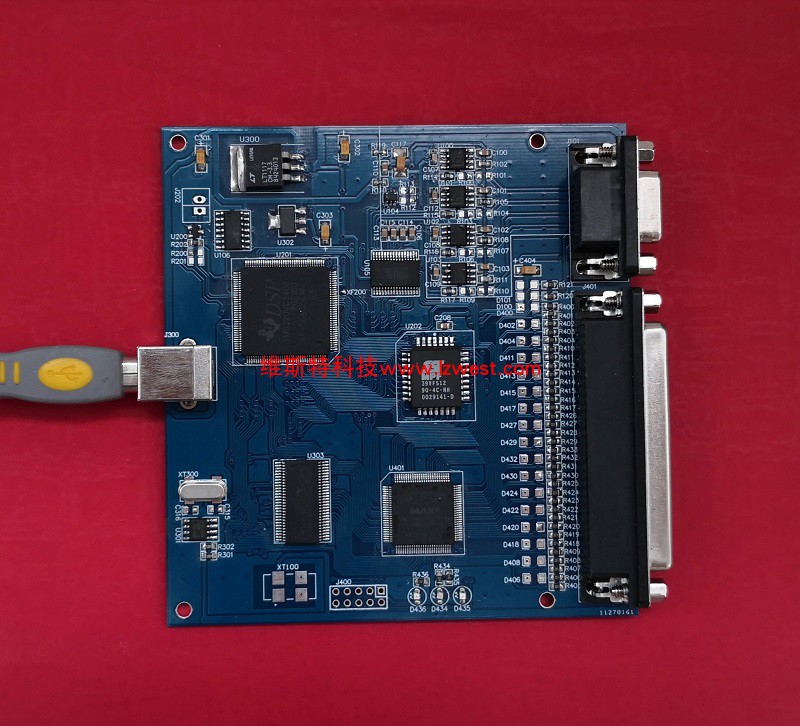

[系统简介] 本系统采用USB2.0高速传输通道，结合DSP 高速采集运算能力，结合高性能、6MHz 同步采样A/D转换芯片，简直就是高速通用采集板的梦幻组合。 [主要硬件资源] 1．尺寸：106mmx112mm； 2．USB2.0： CY7C68013-56PVC，兼容USB2.0和USB1.1协议； 3．CPLD：EPM7128TC100用于逻辑控制和高速IO口扩展； 4．DSP：TMS320VC5402，可以稳定运行在100MIPS； 5．FLASH：4Mbit，512K×8； 6．RESET： 专门复位芯片，有手动复位按钮； 7．POWER： 支持USB电源输入和外部电源输入，专用5V、3.3V、1.8V稳压芯片，并有一定的余量对您的其他器件进行供电； 8．EEPROM： 24LC64，可供usb固件下载. 9．AD： THS1206，精度12位、采样速率6MSPS 、4通道同步采样. [性能指标] 1．ADC采样速率：单通道6MSPS/通道，4通道1.5MSPS/通道； 2．ADC采样精度：12bits； 3．ADC输入通道：4； 4．ADC输入形式：双极性； 5．ADC输入范围：±1V，±2.5V,±5V，±10V可根据用户需求配置； 6．DAC输出通道：2； 7．DAC输出精度：12bits； 8．DAC输出形式：PWM； 9．数字IO： 16输入，16输出（可以用户指定）； 10．触发方式：程控、触发、连续、同步； 11．大容量FIFO，12KWords，降低CPU占用率； 12．USB2.0接口（兼容USB1.1），最高有效数据通信速率48MB/S，平均有效数据速率38MB/S； [功能描述] 1．超高速同步12位ADC，最高6MSPS采样速度，满足高速、高精度、数据采集需求; 2．极高的数据传输速度，不间断的将采集数据传输到上位机，实现超大容量的高速数据记录功能（最大的记录量为上位机的硬盘容量）; 3．CPU采用高速数字信号处理器（DSP），完成复杂的采集过程智能控制，节约主机资源; 4．事件记录功能，触发信号为特定状态时进行数据采集，记录特定事件期间的波形; 5．丰富的数字接口，32个数字口可以任意配置为输入/输出，并具有可编程计数器功能，满足复杂需要; 6．USB供电，无需外接电源，即插即用，支持热插拔. [软件支持] 1．提供基于Windows98/xp/2000/Win7等的USB驱动和DLL函数库。
2．(USB04232M12)上位机提供基于VB、VC、Delphi、CB、Labview等的测试应用软件并提供源代码
3．(USB-M04232M12)提供基于Matlab下的AD、pwm、IO、频率等的测试的mdl、GUI样例，很容易在simulink下灵活使用
◇ Simulink下数据采集与存储实例，可以采集正负电压,±1V，±2.5V,±5V，±10V量程可选。
◇ Simulink下频率测量实例。
◇ Simulink下PWM输出实例。
◇ GUI界面全功能实例。
