Matlab/Simulink实时控制器24位微小信号脑机接口脑电信号采集卡

更新：2024/11/2 12:27:30 点击：

品牌： west
型号： USB08316B24

产品介绍

维斯特智能&沃博特机器人产品选型导航，点击分类进入
维斯特智能科技(www.lzwest.com)
维斯特淘宝店铺(westkj.taobao.com)
◇电子测量与控制	◇嵌入式系统解决方案	◇Simulink快速原型与硬件在环	◇教学实训智能模型/沙盘
>高速高精度测控卡	>Linux采集控制	>快速原型仿真器(RCP,HIL)	>机器人与人工智能平台
>多功能采集控制卡	>WinCE采集控制	>电机控制快速原型仿真平台	>物联监测与数据分析平台
>传感器采集控制卡	>Android采集控制	>电力电子快速原型仿真平台	>健康检测大数据实训沙盘
>接口协议转换器	>Harmony采集控制	>汽车电子快速原型仿真平台	>高铁智能动态仿真沙盘
◇Matlab硬件测控卡	◇机器视觉与运动控制	>新能源电网快速原型仿真平台	>微电网智能动态仿真沙盘
沃博特机器人(www.lzwobot.com)
沃博特机器人淘宝店(wobot.taobao.com)
◇工业机器人	◇服务机器人	◇机器人控制器	◇机器视觉开发
>微型桌面机器人	>移动机器人	>工业机器人控制器	>Matlab 算法视觉
>重载工业机器人	>医疗机器人	>移动机器人控制器	>OpenCV算法视觉
>AMR/AGV机器人	>复合机器人	>直角坐标系控制器	>Labview算法视觉
◇非标机器定制	◇教学实训平台	◇机器人配件	>Halcon 算法视觉

型号	数据采集控制DAQ controller 选型简介，点击进入各产品详细介绍
USB08220C10	USB2.0接口，8路10位30KspsAD，输入范围0-5V；2路PWM/DA，输出范围0-5V；20路双向开关量，输出范围0-5V；提供动态链接库DLL文件，支持VB、VC、delphi、Labview、matlab、java、QT、python等。
USB08220C10	USB2.0接口，8路10位30KspsAD，输入范围0-5V；2路PWM/DA，输出范围0-5V；20路双向开关量，输出范围0-5V；提供动态链接库DLL文件，支持VB、VC、delphi、Labview、matlab、java、QT、python等。
USB08418C10	USB2.0接口，8路10位30KspsAD输入，输入范围0-5V；4路12位电压型DA输出,18路双向IO，输出范围0-5V；提供动态链接库DLL文件，支持VB、VC、delphi、Labview、matlab、java、QT、python等。
USB19289B12	USB2.0接口，19路12位每通道200KspsAD输入,2路12位电压DA输出输出范围0-5V；14路PWM输出,75路双向开关量,提供动态链接库DLL，支持VB、VC、delphi、Labview、matlab、java、QT、python等。
W110B12E	(21路12位每通道200KspsAD输入,2路12位电压DA输出,110路双向IO,24路PWM输出)总共110路,可任意设置。提供动态链接库DLL；支持多种接口（USB2.0,RS485,CAN,BlueTooth,Ethernet,WIFI,GPRS）并支持多种操作系统（Windows，Linux，Andriod，WinCE，MacOS）。并提供相应操作系统下的测试程序。嵌入式开发首选。
USB04232M12	USB2.0，480Mbps，精度12位、采样速率6Msps、4通道同步采样AD,双极性输入范围：±1V，±2.5V,±5V，±10V，2路12位PWM/DAC输出，数字开关量：16输入，16输出，提供动态链接库DLL文件，支持VB、VC、delphi、Labview、matlab、java、QT、python等。
USB08202A24	USB2.0接口,8路(差分4路)24位1KspsAD输入,2路电压/电流DA输出,2路双向IO,提供动态链接库DLL,支持VB，VC，delphi，Labview，matlab，java，QT，python等。
USB08216A24	USB2.0接口,8路(差分4路)24位1KspsAD输入,2路电压/电流DA输出，16路双向IO，提供动态链接库DLL，支持VB，VC，delphi，Labview，matlab，java,QT,python等。
W080316B24	8路单端或4路差分24位30Ksps AD，16路双向IO，支持多种接口（USB2.0,RS485,CAN,BlueTooth，Ethernet，WIFI，GPRS）并支持多种操作系统(Windows,Linux,Andriod,WinCE,MacOS)。并提供相应操作系统下的测试程序。嵌入式开发首选。
USB08000D24	USB2.0,480Mbps,24位高精度、高速AD，8通道差分同步采集;8通道同步采集,每通道速度可达128ksps;专门的同步控制信号端子;采样率，采样深度可调;适合多种电压型或电流型传感器测量;特殊带激励源IEPE传感器测量;可根据用户需求配置成电压或电流或混合输入测量;测量范围±10V;提供dll函数,支持VB，VC，delphi，java，QT，Labview，matlab，python等。
W00816C10	（0-8路AD,8-24路DA，0-16路双向开关量，范围0-5V）总共24路，可任意设置。可扩展更多，比如多卡同时使用，DA可以扩展到3000多路。支持多种接口（USB2.0,RS485,CAN,BlueTooth，Ethernet，WIFI，GPRS）并支持多种操作系统(Windows，Linux，Andriod，WinCE，MacOS)。并提供相应操作系统下的测试程序。嵌入式开发首选。

Matlab的强大功能众所周知，但是它直接支持的硬件少且贵。这款采集控制卡是专为Matlab优化设计的，能很好地支持Matlab/Simulink进行硬件实时在线仿真。Simulink有着强大的算法工具箱，数据采集控制卡在Simulink下直接运行是很多科研人员梦寐以求的事情。我们开发的这款Matlab/Simulink的USB数据采集控制卡，非常适合教学和科研使用，是做控制的工程技术人员好帮手！

特色：

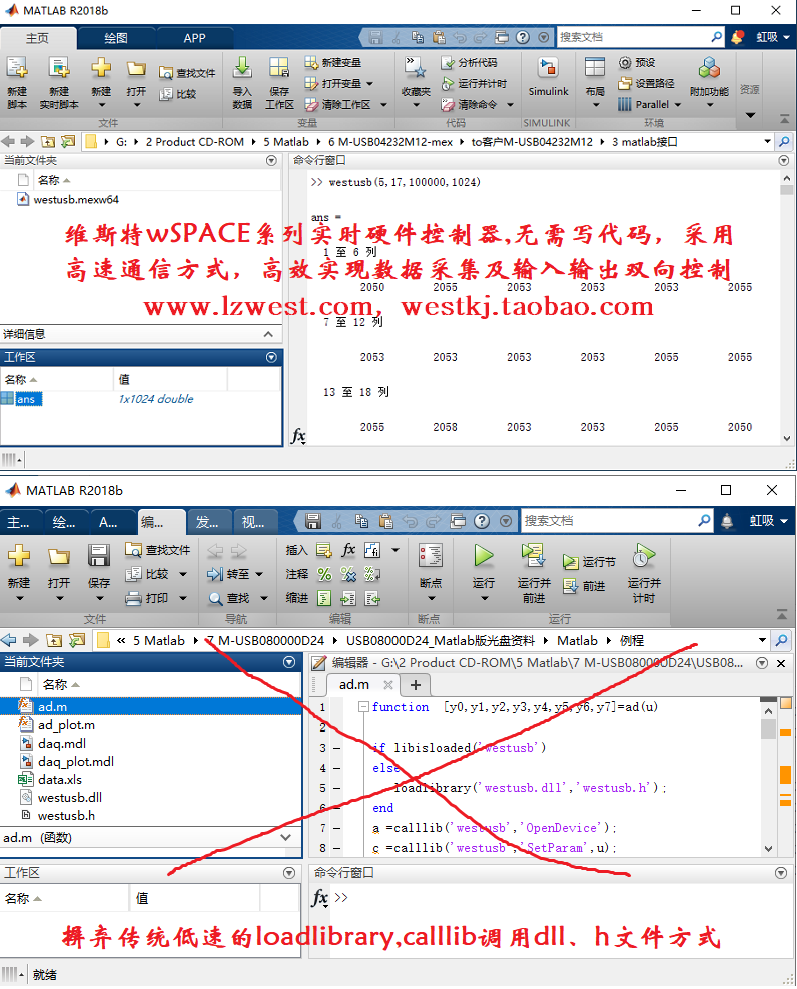

◇ 维斯特wSPACE系列Matlab/Simulink实时硬件控制器,采用高速通信方式,无需写代码,高效实现数据采集及双向控制。

◇ 摒弃传统低速loadlibrary,calllib调用.dll和.h方式。维斯特硬件实时控制器对Matlab没有版本要求，兼容最新版本。

◇ 提供定制业务,按用户需求，可以定制多种类型的Matlab/Simulink硬件实时采集控制器,包括各种输入输出控制信号。

特色：

1、USB2.0高速接口

2、24位30ksps高精度AD

3、8通道电压/电流采集可配置，默认电压0-5V，0-20ma，范围可定制。或4通道差分-5V-5V，范围可定制。

4、增益，采样率，采样深度可调。

5、3路0-5V DA/PWM。

6、16路双向开关量,0-5V。

7、提供dll函数，很容易二次开发

8、支持Windows,Linux,WinCE,Andriod,harmony,MacOS等系统

- Windows 8 32,64-bit
- Windows 7 32,64-bit
- Windows Vista and Vista 64-bit
- Windows XP and XP 64-bit
- Server 2003, XP and Server 2008
- Windows XP Embedded
- Windows CE 4.2, 5.0 and 6.0
- Mac OS-X
- Linux 2.6 and greater
- Android 3.2 and greater

一、产品简介

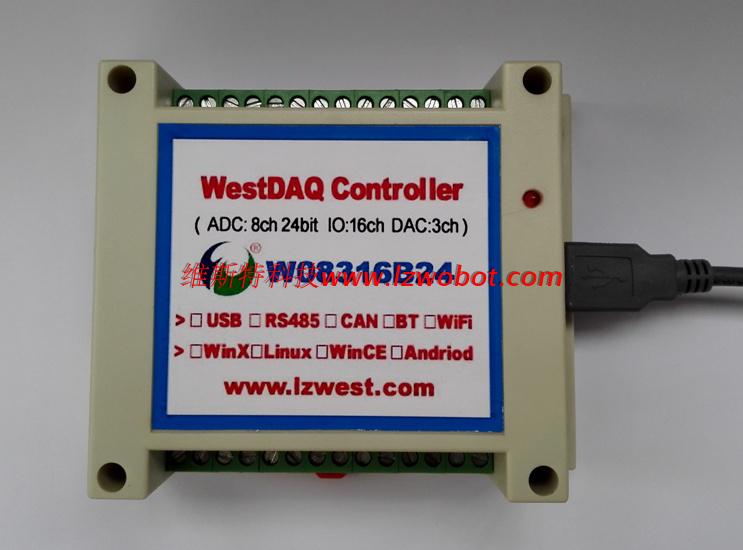

USB08316B24数据采集卡是一款基于USB总线的24位多功能微弱信号数据采集卡，具有8路单端或4路差分24位模拟信号采集，并具16路双向开关量。可用于实验室、产品质量检测中心和大专院校等各种领域的数据采集、分析和数据处理系统，也可用于工业现场的过程监控系统，尤其适用于微弱信号的检测。

USB08316B24采用USB2.0全速总线接口，向下兼容USB1.1接口。总线极具易用性，即插即用，是便携式系统用户的最佳选择，可以完全取代以往的PCI卡。

USB08316B24可工作在Win9X/Me、Win2000/XP等常用操作系统中，并提供可供VB, VC, C++Builder, Dephi，LabVIEW等常用编程语言调用的动态链接库，编程函数接口简单易用，易于编写应用程序。

二、性能指标

2.1、USB总线性能

>USB2.0全速总线传输

>向下兼容USB1.1接口

>使用方便，能够实现自动配置，支持设备的热插拔即插即用

2.2、模拟信号输入

>模拟输入通道: 8路

>模拟输入电压/电流： 8路：0-5V，0—20ma （可配置）；或者4路差分，默认-5V-5V,范围可定制。

>增益: 1—64倍

>采样率: 5sps—30Ksps

>采样深度: 1—65535

>模拟输入阻抗: 7M欧姆(PGA = 1)

>数据分辨率： 24Bit(16777216)

>非线性误差： ±15ppm

>偏移误差： ±10ppm

>温漂： 10nV/℃

2.3、模拟量输出

>模拟输出通道： 3路

>模拟输出电压： 3路，0-5V，DA/PWM

>模拟输出分辨率：8位

2.4、数字信号输入/输出

>输入/输出通道： 16路

>输入/输出模式： PORT0和PORT0,可配置为双向。

>输入电平： TTL/CMOS，高电平3.3V或5V,低电平0V

>输出电平： TTL/CMOS，高电平3.3V或5V,低电平0V

2.5、工作温度

>-40℃-+85℃

三、应用领域

微弱信号采集

便携式仪表和测试设备

传感器信号采集控制

工业流程控制

四、软件支持

[Windows版] 提供Windows95/98/NT/2000/7/8…下的驱动程序，提供通用DLL文件，并提供VC6.0范例源程序。

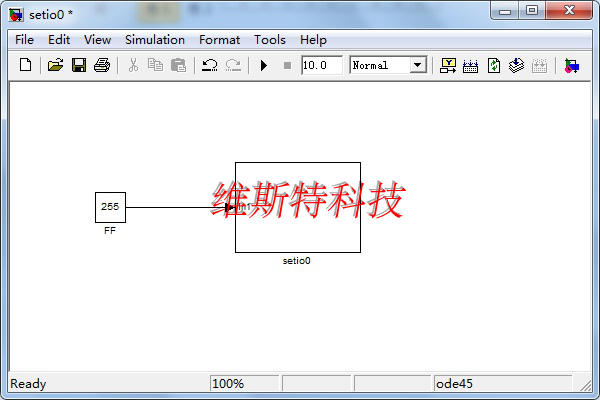

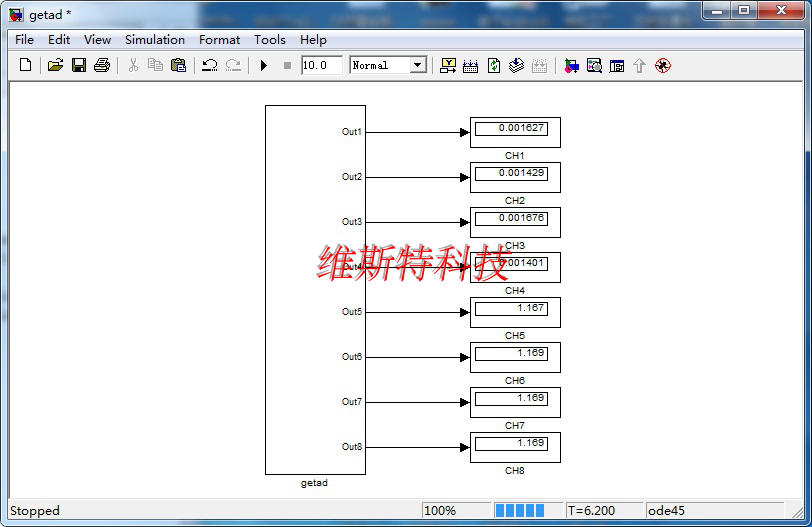

[Matlab版] 在Matlab下，通过USB接口实现数据动态、实时的采集仿真、分析。提供与simulink的接口mdl。

[WinCE版] 提供WinCE4.2—7.0下的驱动程序，提供相应DLL文件，并提供VS2005范例源程序。
[Andriod版] 提供Andriod3.1以上系统驱动，提供相应库函数，并提供APK范例源程序。
[Linux版] 提供Linux(PC&ARM)下的驱动程序，提供相应库函数，并提供范例源程序。

五、销售清单

[1] USB08316B24 USB总线数据采集卡一张；

[2]高屏蔽USB数据传输电缆一根；

[3]资料光盘一张；

六、售后服务

一年内免费维修，终身维修。

[Windows版]-提供驱动、dll函数库和VC++6.0源程序
