特色：

1、“USB2.0+CPLD+24 bit ADC+SRAM“方案

2、24位高精度、高速AD，8通道差分同步采集。

3、8通道同步采集，每通道速度可达128ksps。

4、专门的同步控制信号端子。

5、采样率，采样深度可调。

6、适合多种电压型或电流型传感器测量。

7、特殊带激励源IEPE传感器测量。

8、可根据用户需求配置成电压或电流或混合输入测量。

9、提供dll函数，很容易二次开发

10、支持所有Windows操作系统。

- Windows 10 32,64-bit
- Windows 8 32,64-bit
- Windows 7 32,64-bit
- Windows XP and XP 64-bit
- Server 2003, XP and Server 2008
- Windows Vista and Vista 64-bit

一、产品简介

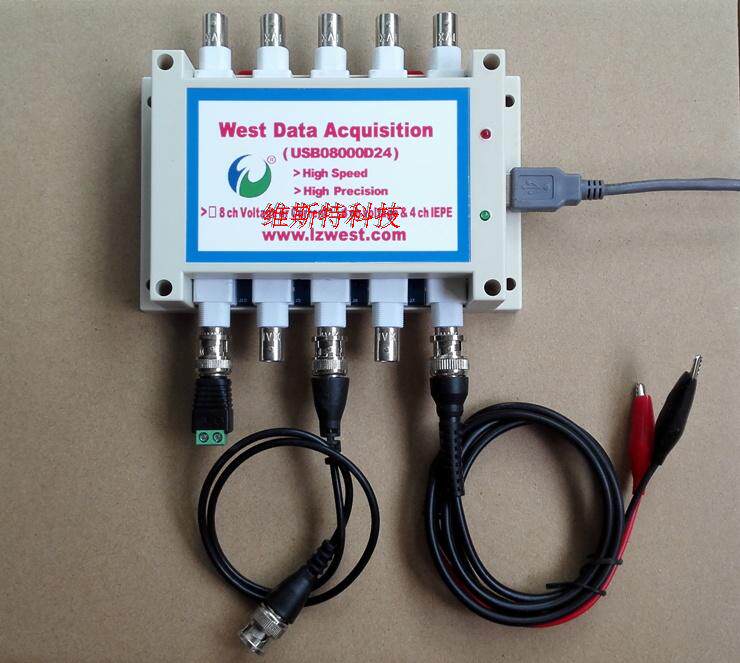

USB08000D24数据采集卡是一款基于USB总线的24位多功能微弱信号数据采集卡，具有8差分同步模拟小信号采集测量。可用于实验室、产品质量检测中心和大专院校等各种领域的数据采集、分析和数据处理系统，也可用于工业现场的过程监控系统，尤其适用于微弱信号的检测。

USB08000D24采用USB2.0全速总线接口，向下兼容USB1.1接口。总线极具易用性，即插即用，是便携式系统用户的最佳选择，可以完全取代以往的PCI卡。

USB08000D24可工作在Win9X/Me、Win2000/XP等常用操作系统中，并提供可供VB, VC, C++Builder, Dephi，LabVIEW等常用编程语言调用的动态链接库，编程函数接口简单易用，易于编写应用程序。

二、性能指标

2.1、USB总线性能

>USB2.0全速总线传输

>向下兼容USB1.1接口

>使用方便，能够实现自动配置，支持设备的热插拔即插即用

2.2、模拟信号输入

>模拟输入通道:   8通道

>模拟输入范围：  8路差分：-10V—10V或电流0—20ma

>采样率:         0sps—128Ksps

>采样深度:       256KWORD

>模拟输入阻抗:   1M欧姆

>数据分辨率：    24Bit

>非线性误差：    ±15ppm

>偏移误差：      ±10ppm

>温漂：          10nV/℃

2.4、工作温度

>-40℃-+85℃

三、应用领域

微弱信号采集

便携式仪表和测试设备

传感器信号采集控制

工业流程控制

四、软件支持

[Windows版] 提供Windows95/98/NT/2000/7/8…下的驱动程序，提供通用DLL文件，并提供范例源程序。

五、销售清单

[1] USB08000D24 数据采集卡一张；

[2]高屏蔽USB数据传输电缆一根；

[3]输入信号线根据用户需要选配；

[4]资料光盘一张；

六、售后服务

一年内免费维修，终身维修。

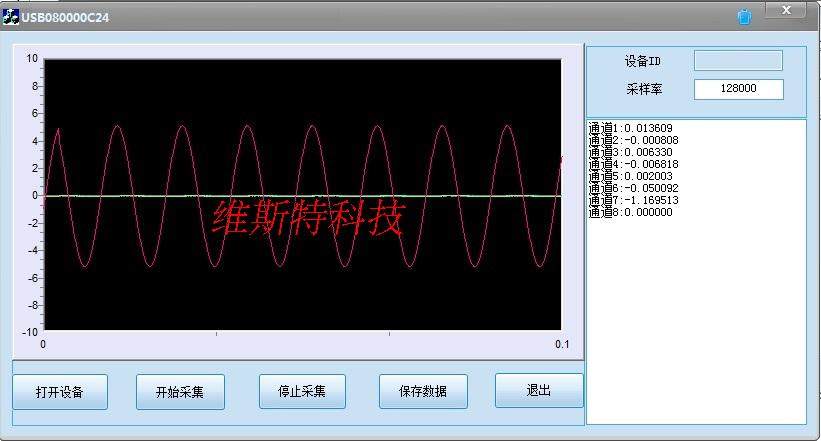

VC6.0例程

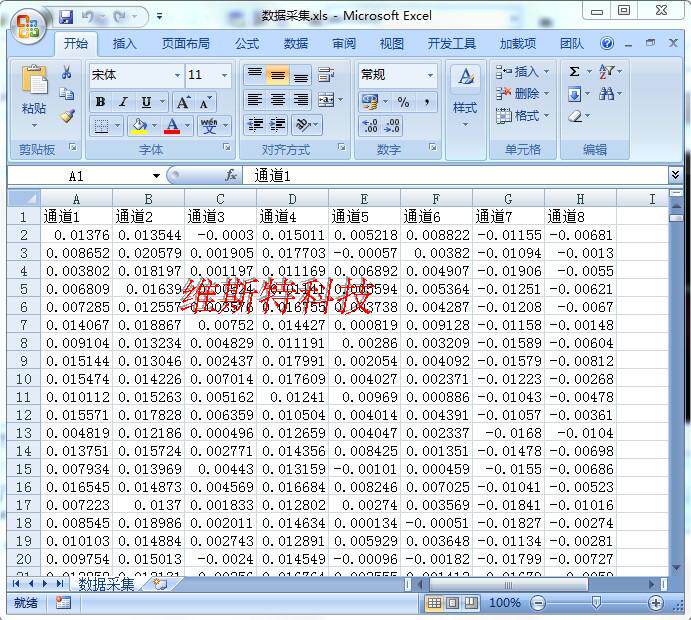

保存excel数据

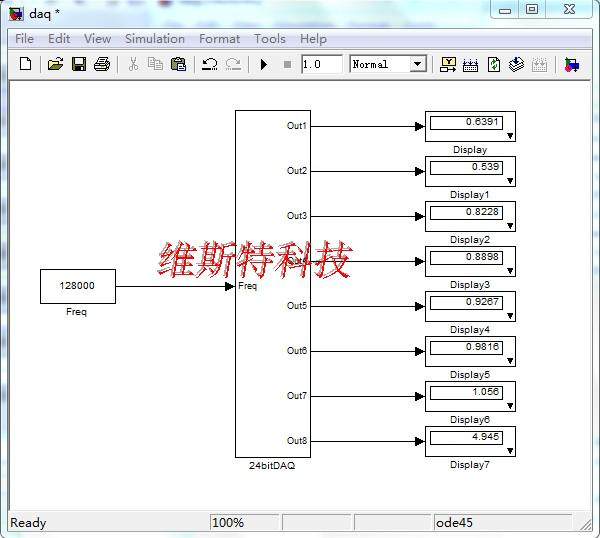

Matlab7.0例程

 Matlab波形

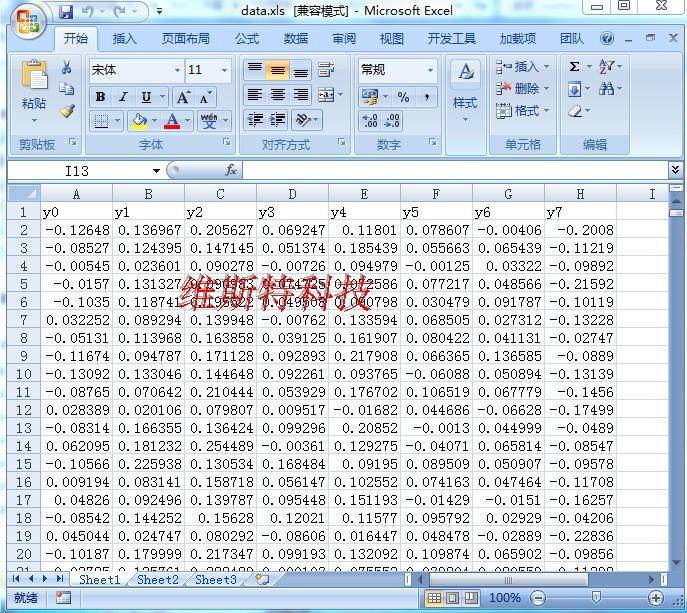

 matlab保存数据
