Matlab/Simunlik电机实时控制卡永磁同步无刷异步电机驱控一体机

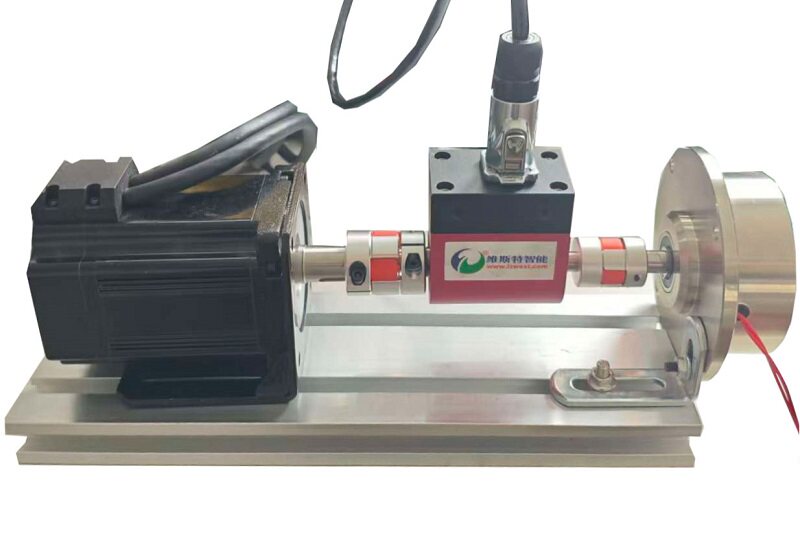

方案、Matlab/Simulink 高速通信直连实时控制卡(控制卡+功率驱动卡+负载，可以单选，也可以整体套件选择)
Simunlik模型直接在电脑端运行,通过控制器③实现数据的实时采集和控制输出,此方案廉价易操作,方便定制,实时性与接口②速度有关,常选USB2.0,USB3.0或以太网等,如果是USB转串口,无法满足要求。④和⑤可自配,常用于控制算法的快速验证，适合企业高校教学科研用途。
Matlab的强大功能众所周知，但是它直接支持的硬件少且贵。这款采集控制卡是专为Matlab优化设计的，能很好地支持Matlab/Simulink进行硬件实时在线仿真。Simulink有着强大的算法工具箱，数据采集控制卡在Simulink下直接运行是很多科研人员梦寐以求的事情。我们开发的这款Matlab/Simulink的以太网数据采集控制卡，非常适合教学和科研使用，是做控制的工程技术人员好帮手！
特色：
◇USB接口，Matlab/Simulink实时硬件采集控制器，高效实现快速原型和在线仿真。
◇用户不需写任何代码，可直接与matlab/simulink对接。摒弃loadlibrary,calllib调用.dll和.h方式。
◇Matlab/Simulink硬件实时控制器对Matlab/Simulink没有版本要求，兼容最新版本。
◇用上Matlab/Simulink硬件实时采集卡器，用户可腾出时间集中精力搭建算法和模型。
◇用户提要求，我们可以定制多种类型的Matlab/Simulink硬件实时采集控制器。

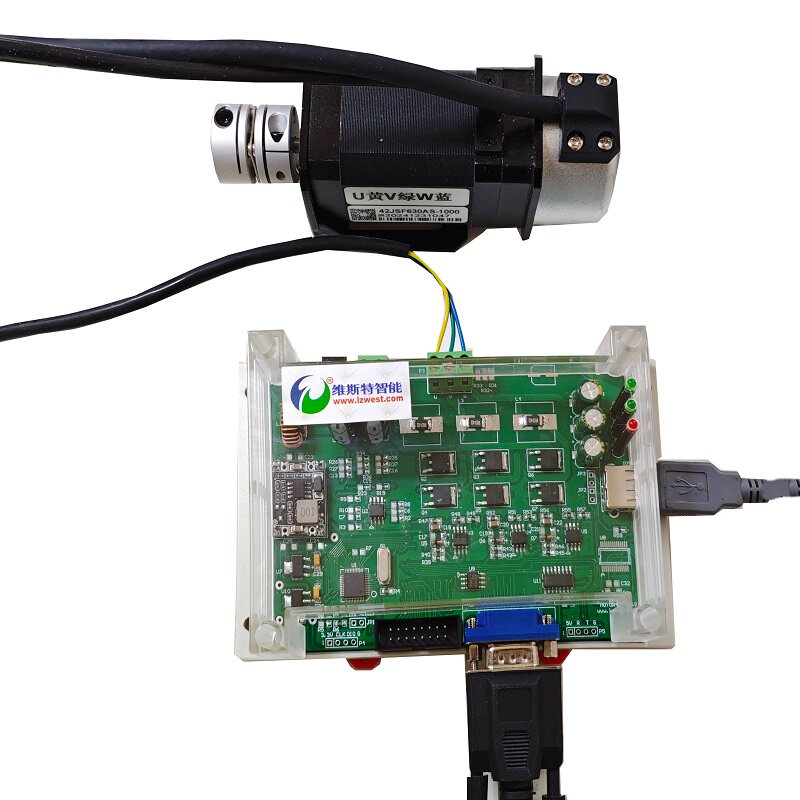

1、直连控制卡方案一（驱控一体）

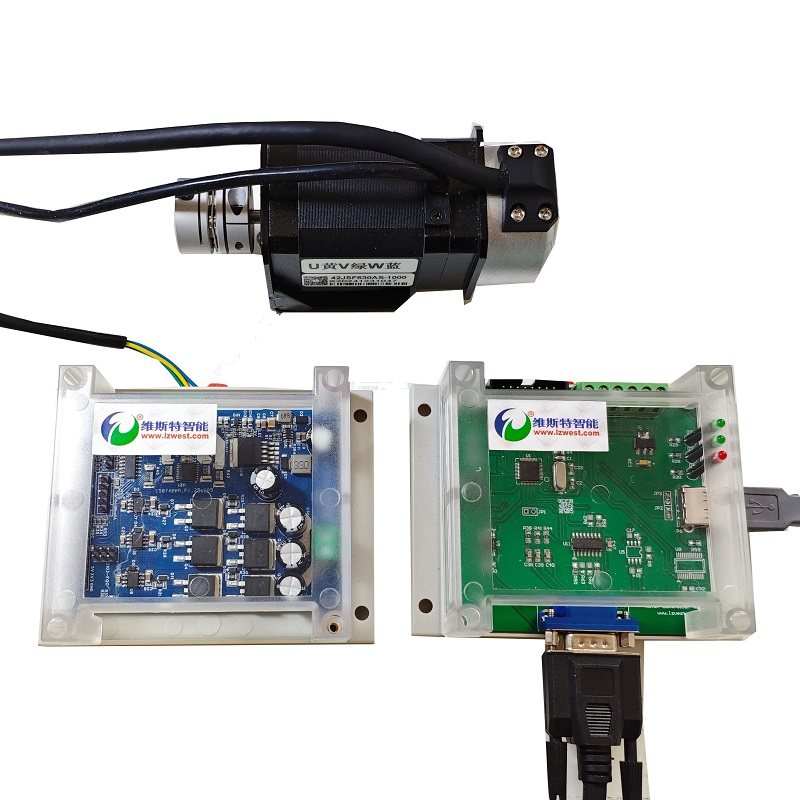

2、直连控制卡方案二（控制器+驱控板）
Simulink电机实时控制卡具有：6路互补SVPWM信号输出，速度可调，8路高速12位AD采集，多功能编码器接口。
一、资源

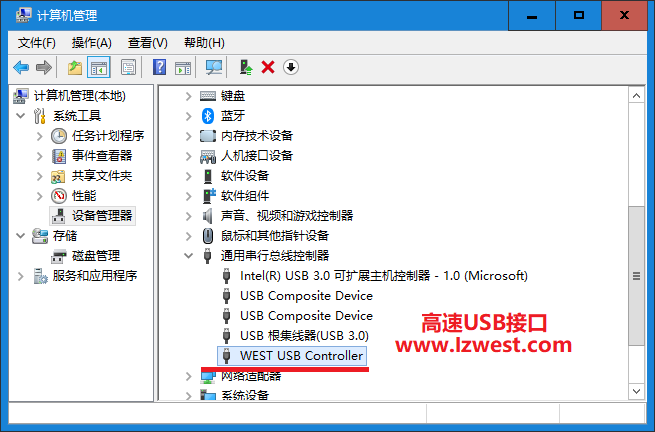

1、USB2.0接口。
2、控制卡供电，USB接口5V供电
3、6路互补PWM，具有SVPWM功能。
4、8路12位AD高速数据采集，每通道可达200KSPS，同步采集，用于电压电流采集。
5、2路12位DA电压输出，0-3.3V。
6、4路IO输出，驱动能力20ma，耐压5V。
7、传感器接口DB15三层接头，包含正交差分编码器、霍尔传感器、RS485总线编码器、CAN总线编码器。
8、集成100W功率驱动电路（24V，5A），可驱动三相永磁同步、无刷电机、异步电机等。

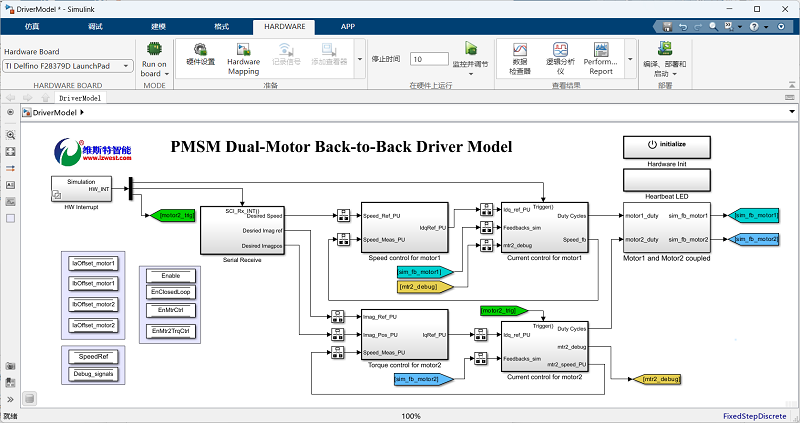

9、提供Simulink接口函数及例程模型。
10、支持最新的Windows系统和Matlab软件。
二、定制多电机控制仿真方案（控制器+驱动板或用户电路：步进电机、直流有刷/无刷电机、永磁同步电机、三相交流异步电机、舵机等，提供Simulink模型）
